Датчик уровня топлива ДУТ

Что такое ДУТ и зачем он нужен

Датчик уровня топлива (ДУТ) — устройство для непрерывного измерения количества горючего в баке транспортного средства. Вместе с ГЛОНАСС/GPS-трекером он передаёт сведения на платформу мониторинга, где диспетчер видит реальное потребление, фиксирует заправки и сливы, выявляет нецелевое использование.

Зачем нужен измеритель в автопарке? Во-первых, он исключает «бумажный» учёт и человеческий фактор: система сама фиксирует каждую операцию. Во-вторых, даёт объективные материалы для списания ГСМ и расчёта норм. В-третьих, помогает выявлять хищения — сливы из бака, «недоливы» на заправках, использование горючего для личных поездок. Экономия после установки в среднем — 15–25% от годового бюджета на топливо.

По нашим данным, за первый год эксплуатации каждый третий автопарк сталкивается с попытками обхода измерителя: заклеивание калибровочной метки, подмена показаний через CAN-шина, имитация заправки. Поэтому важна не только установка прибора, но и правильная настройка уведомлений, о которой речь пойдёт ниже.

Схемы хищения горючего и как ДУТ с ними борется

По статистике, до 30% затрат на ГСМ приходится на хищения. Основные схемы и методы противодействия:

• Слив из бака через отверстие или шланг. Измеритель фиксирует резкое падение уровня при стоянке. Платформа отправляет уведомление с указанием времени, места и объёма слитого горючего.
• «Недолив» на заправке. Система сравнивает объём по чеку с фактическим приростом уровня в баке. Расхождение фиксируется в отчёте и подсвечивается диспетчеру.
• Заправка канистр «вместо бака». После заправки уровень в баке не растёт — прибор показывает, что горючее поступило в канистру, а не в машину. Платформа помечает операцию как подозрительную.
• Отбуксировка с включённым зажиганием. При буксировке с работающим двигателем расходомер фиксирует нулевой пробег при ненулевом потреблении — это видно в отчёте как нецелевой запуск.

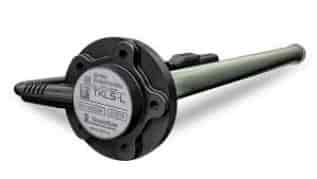

• Магнит на поплавковый датчик. Ёмкостные и ультразвуковые модели нечувствительны к магнитам. Дополнительно платформа отслеживает аномальные «плато» в графике — неизменный уровень при движении подозрителен.
• Подмена показаний штатного указателя. Цифровой ДУТ передаёт данные напрямую на сервер, минуя штатную приборную панель. Водитель не может «накрутить» значения.
• Врезка в топливную магистраль. Датчик фиксирует повышенный расход при движении — врезка приводит к перерасходу, который виден в отчёте как отклонение от нормы.

При комплексном подходе — измеритель + расходомер + CAN-шина — выявляется до 95% случаев хищения. Оставшиеся 5% приходятся на нестандартные схемы, для которых требуется индивидуальный анализ графика.

ДУТ и CAN-шина: совместная работа

Современные грузовые автомобили и спецтехника оснащены CAN-шиной — цифровой сетью, через которую электронные блоки обмениваются данными. Подключение к CAN-шине расширяет возможности контроля:

• Расход по CAN. Бортовой компьютер передаёт фактический расход горючего по данным форсунок. Сравнение с показаниями ДУТ даёт двойной контроль: уровень в баке + мгновенный расход.
• Пробег и моточасы. Из CAN доступны показания одометра и счётчика моточасов. Это позволяет рассчитать удельный расход на 100 км или на моточас.
• Обороты двигателя и температура. Дополнительные параметры для анализа стиля вождения и выявления нецелевого использования техники.
• Штатный указатель уровня. CAN-шина передаёт показания заводского поплавка. Сравнение с внешним ДУТ выявляет расхождения и попытки подмены.

Для подключения к CAN используется CAN-адаптер, который считывает данные по выбранному протоколу (J1939, FMS, K-Line). Не все модели поддерживают чтение CAN — ёмкостные и ультразвуковые приборы работают в паре с CAN-адаптером, поплавковые — подключаются напрямую к терминалу.

Многобаковые системы

Грузовики, спецтехника и автобусы часто оснащены двумя и более баками. Для корректного контроля каждый бак требует отдельного измерителя:

• Два бака. Устанавливаются два ДУТ, показания суммируются в платформе. Система различает, из какого бака произошёл слив, и какой бак был заправлен.
• Перетекание между баками. Если баки соединены, перетекание может выглядеть как слив. Платформа SMART учитывает взаимные переливы и не выдаёт ложных тревог.
• Бак с перегородками. Ёмкостный измеритель с длинной измерительной частью корректно отрабатывает сложную геометрию. Поплавковый в таких баках может давать ошибку на перегородках.
• Основной + резервный бак. Отдельный контроль резервного бака позволяет отследить, когда и сколько горючего было перелито из основного.

Поддерживается до 4 измерителей на один терминал мониторинга. Для большего числа баков используется мультиплексор.

Тарировка: как это работает и почему важна

Тарировка — обязательная процедура после установки ДУТ. Она заключается в построении таблицы соответствия между уровнем сигнала прибора и фактическим объёмом горючего в баке. Без калибровки погрешность может достигать 10–15%, что делает контроль бессмысленным.

Процесс проходит в несколько этапов. Бак заполняется порциями по 10–20 литров, и на каждой точке фиксируется показание. На основе этих сведений в ПО мониторинга строится градуировочная таблица. Дополнительно учитываются особенности формы бака и расположение прибора. Результат — погрешность 1–2% для поплавковых моделей и до 0,3% для ёмкостных.

Альтернативный метод — расчётная калибровка по паспортной форме бака. Применяется, когда слив всего горючего невозможен (например, на спецтехнике в поле). Точность расчётного метода — 3–5%, что приемлемо для первичного контроля, но не для юридического списания.

Температурная компенсация

Объём дизеля зависит от температуры: при нагреве на 1 °C объём увеличивается примерно на 0,07–0,1%. При заправке холодного горючего из подземной цистерны (5–10 °C) в бак, где температура достигает 40–50 °C, видимая разница в объёме может составить 2–3% — без фактического расхода.

Без температурной компенсации система будет фиксировать ложные сливы — «усадку» горючего при нагреве и ложные заправки — «расширение» при остывании. Современные ДУТ со встроенным термодатчиком автоматически пересчитывают объём к стандартной температуре 15 °C. Для коммерческого учёта это обязательная функция.

Требования к монтажу

• Место установки. Врезка выполняется через штатное отверстие датчика уровня или через горловину бака. Вмешательство в топливную систему не требуется.
• Защита от вибраций. Крепление прибора и проводки исключает перемещение при движении. Для спецтехники используются дополнительные амортизаторы.
• Изоляция проводки. Все соединения заизолированы, цепи защищены предохранителями. Проводка прокладывается вдали от источников тепла и помех.
• Герметичность. Уплотнительные кольца и прокладки обеспечивают полную герметичность бака после врезки. Проверка выполняется тестом на утечку.
• Калибровка и тестирование. После монтажа проводится полная тарировка и тестовые замеры. Проверяется срабатывание уведомлений о заправках и сливах.
• Защита от демонтажа. Крепёж приборов пломбируется или используется антивандальный крепёж. При попытке снятия платформа получает уведомление о пропадании сигнала.

Обслуживание и периодическая поверка

ДУТ не требует регулярного ТО, но для сохранения точности рекомендуется:

• Проверка показаний. Раз в 6 месяцев — сверка показаний прибора с фактическим объёмом при заправке «до полного». Расхождение более 3% — повод для повторной калибровки.
• Очистка контактов. При сезонном обслуживании проверить разъёмы на окисление, особенно на спецтехнике, работающей в агрессивной среде.
• Повторная тарировка. После замены бака, ремонта с заменой топливной системы или при обнаружении систематического расхождения. Стоимость — от 3 500 ₽ за объект.
• Обновление прошивки. Для ёмкостных моделей с цифровым выходом — по мере выпуска обновлений от производителя. Бесплатно.
• Диагностика при аномалиях. Если в отчётах появляются необъяснимые скачки или «плато» на графике — проверить крепление, состояние изоляции и наличие внешних помех.

Для парков от 20 машин мы предлагаем годовой сервисный контракт: плановые выезды специалиста, диагностика всех измерителей, повторная калибровка при необходимости. Стоимость — от 1 500 ₽ за объект в месяц.

Что даёт ДУТ в цифрах

• Снижение потребления горючего — на 15–25% за счёт предотвращения хищений.
• Прозрачный учёт ГСМ — материалы для списания без ручного ввода.
• Экономия на штрафах — документальное подтверждение расхода для налоговой.
• Снижение простоев — раннее выявление утечек и неисправностей топливной системы.
• Рост дисциплины водителей — знание, что уровень контролируется, снижает число сливов.
• Окупаемость решения — 4–8 месяцев для среднего автопарка.

Стоимость и комплект поставки

Стоимость зависит от типа прибора и сложности монтажа. В стандартный комплект входит:

• Датчик уровня топлива.
• Комплект крепежа и уплотнителей.
• Кабель для подключения к терминалу мониторинга.
• Инструкция по установке и калибровке.
• Гарантийный талон на 24 месяца.

Цены: поплавковый — от 3 500 ₽, ультразвуковой — от 8 500 ₽, ёмкостной — от 12 000 ₽. Монтаж и тарировка — от 3 500 ₽ за объект. CAN-адаптер — от 4 000 ₽. Для автопарков от 10 машин действуют скидки. Доставка по России — 2–5 рабочих дней.
